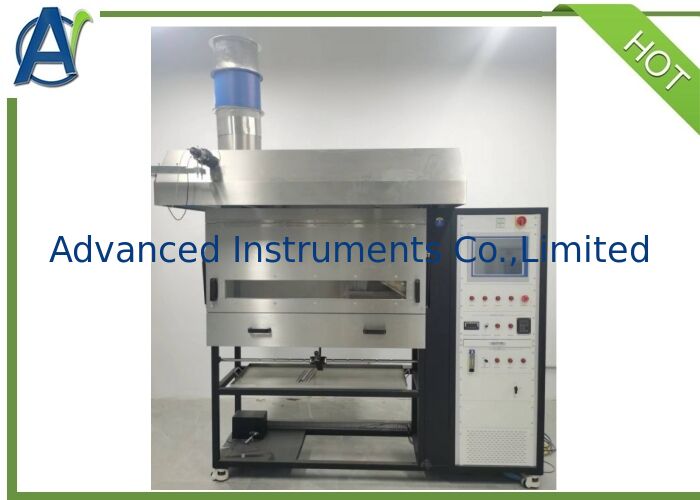

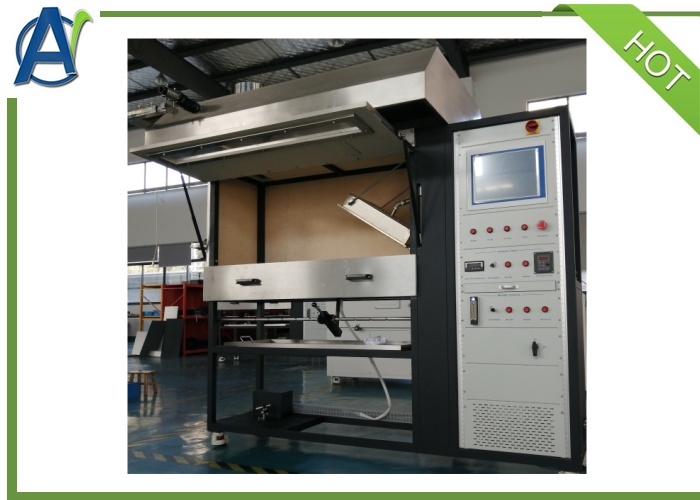

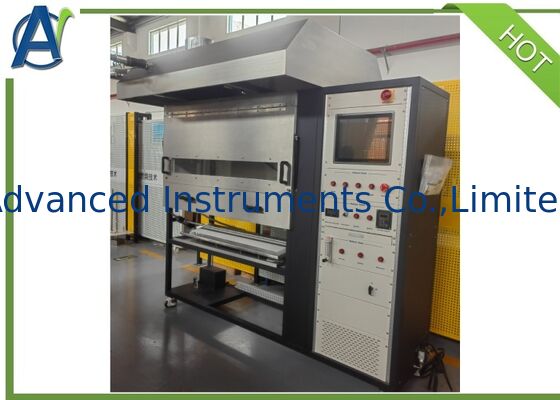

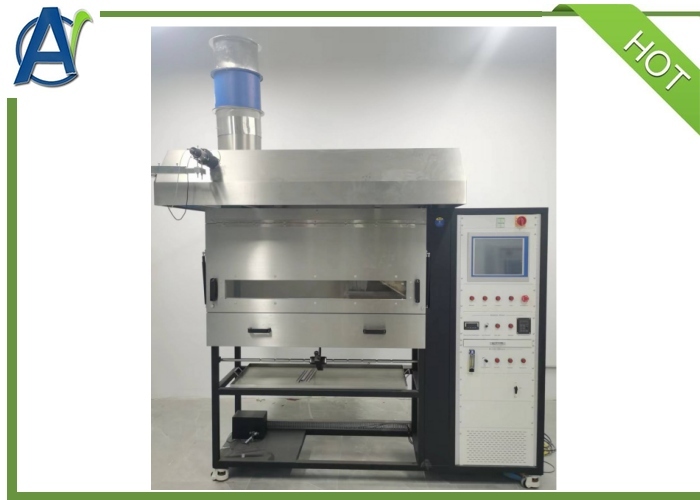

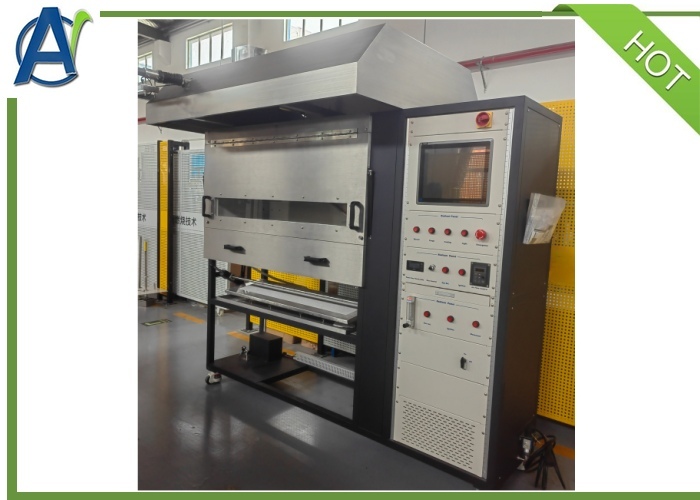

Zemin Radyant Panel Tester, ISO9239-1 ASTM E648 ASTM E970 Kritik Radyant Akış Deneme Makinesi

Zemin Kaplamaları Radyant Panel Test Cihazı, zemin kaplamalarının kritik radyant akısını ölçmek için kullanılır. Kritik radyant akı, birim alana düşen ısıyı ifade eder. Daha yüksek bir düşen ısı değeri, malzemenin tutuşması için daha fazla ısı gerektirdiği anlamına gelir, bu da daha iyi stabilite ve daha düşük tutuşma riski gösterir.

Bu test cihazı, bir termal radyasyon kaynağı ve bir T-şekilli brülör ile donatılmıştır. Test numunesi radyasyon kaynağından uzaklaştıkça, yüzeyinde alınan termal radyant akı azalır. Numune T-şekilli brülör ile tutuşturulur. Alev söndükten sonra, numunenin hasar mesafesi ölçülür ve karşılık gelen termal radyant akı değeri kritik radyant akıdır.

Uygulanabilir Sektörler: Raylı Ulaşım, Yapı Malzemeleri ve Diğer Alanlar

ISO 9239-1: Zemin Kaplamaları Yangın Reaksiyon Testi - Bölüm 1: Radyant ısı ile test edilen zemin kaplama malzemelerinin yanma performansı
ASTM E 648: Zemin Kaplama Sistemleri için Kritik Radyant Akı Standart Testi - Radyant ısı enerjisi kullanılarak;
ASTM E 970: Radyant Isı Enerjisi Kaynağı Kullanarak, Yalıtımlı Zemin Yalıtımı için Kritik Radyant Akı Standart Testi
radyant ısı enerjisi kullanarak.
NFPA 253: Radyant Isı Enerjisi Kullanarak, Levha Kaplama Sistemleri için Kritik Radyant Akı Standart Test Yöntemi

1. Paslanmaz çelik test odası, iç oda duvarının kolay temizlenmesi için önden açılır kapak tasarımına sahiptir.
2. Odanın iç duvarı, yüksek sıcaklık dayanımı ve korozyon direnci özelliklerine sahip kalsiyum silikat levha ile kaplanmıştır.
3. Yanma test odasının üzerine paslanmaz çelik bir duman davlumbaz ünitesi monte edilmiştir.
4. 30 derecelik bir açıyla monte edilmiş 300*450mm gözenekli seramik radyant panel.
5. Silindir tahrik modu ile numuneye açık alev uygulamak için bir T-tipi gözenekli brülör sağlanır.
6. Optik yol sistemi, 2900 ± 100 K renk sıcaklığına sahip bir akkor ışık kaynağı ve ışık alıcısı olarak bir silikon fotodiyot içerir.
7. Silikon fotodiyodun önüne, bilgisayar test yazılımı tarafından kalibrasyon için otomatik olarak açılıp kapatılabilen bir deklanşör monte edilmiştir.

8. T-tipi brülörün alev yüksekliğini ayarlamak için bir rotametre kullanılır.

9. Bir propan kütle akış ölçer, dijital ekranlı radyant panelin gaz akışını düzenler.

10. Dahili bir blower hava beslemesi sağlar ve test gazı bir venturi karıştırıcı aracılığıyla karıştırılır.
11. Radyant panelin giriş hava akışını ayarlamak için bir kütle akış kontrolörü kullanılır.
12. SB su soğutmalı ısı akış ölçer, ölçüm aralığı: 0-50 kW/m2, ısı akış ölçer doğruluğu: <±2%, tepki süresi: 0.2 s. Taşınabilir bir soğutma suyu kaynağı ile donatılmıştır, harici su bağlantısı gerektirmez.13. Isı akış ölçer, radyant panelin radyant akısının uygun şekilde kalibrasyonu için hareketlidir. Bu arada, test yazılımı standart radyant akı eğrisini oluşturabilir.
14. Bir ayak pedalı donatılmıştır. Kullanıcılar, alev yayılma mesafesine karşılık gelen alev yayılma süresini yakalayabilir, bu da bilgisayar tarafından otomatik olarak kaydedilir.
15. Bir baca termokuplu ve bir oda termokuplu monte edilmiştir, okumalar bilgisayar yazılımında görüntülenir.
16. Radyant panelin sıcaklığını tespit etmek için bir kızılötesi radyometre donatılmıştır ve veriler bilgisayar yazılımında görüntülenebilir.

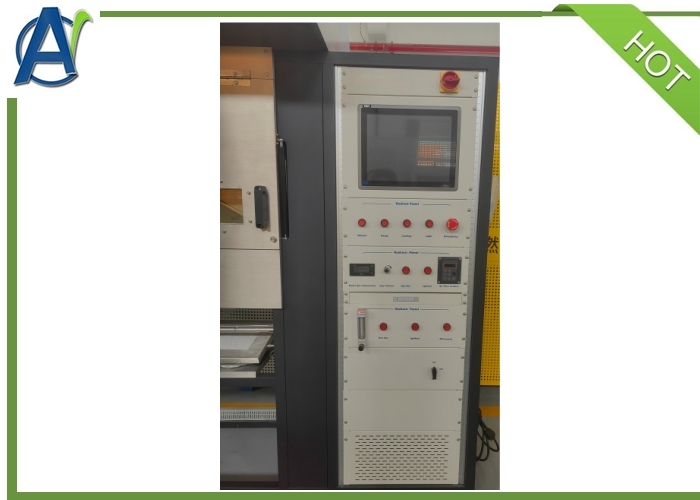

17. 15 inç endüstriyel dokunmatik ekranlı bilgisayar ile donatılmıştır. Kullanıcılar, test yazılımı aracılığıyla tüm yanma test sürecini izleyebilir.
18. Yazılım, radyant akı değeri, duman yoğunluğu eğrisi, geçirgenlik eğrisi, rüzgar hızı ve diğer parametreler dahil olmak üzere testle ilgili verileri görüntüleyebilir.
IV. Teknik Özellikler

Kurulum Boyutları (mm)

Test odası boyutu: 1800(U) × 1500(G) × 2400(Y)

Elektrik kontrol kabini boyutu: 600(U) × 1000(G) × 1800(Y)
Kurulum Gereksinimleri:

Güç kaynağı: 220 V ±10%, 50 Hz, 5 A

1. Yaklaşık 60 gün.

   Ödeme koşullarınız nedir?

2. Peşin olarak T/T ile %30, sevkiyat öncesi T/T ile %70 ödenir.

   Garanti koşullarınız nedir?

3. Tüm ürünlerin garantisi 1 yıldır. Bu süre zarfında, bizim tarafımızdan kaynaklanan tüm arızalardan biz sorumluyuz. Ve ömür boyu teknik destek sağlayabiliriz.

   Eğitim sağlayabilir misiniz?

4. Fabrikamızda ve çevrimiçi ücretsiz eğitim sağlayabiliriz. Yerinde kurulum ve eğitim gerekiyorsa, lütfen kişi başına bilet, konaklama ve maaş için 280 USD/Gün ödeyin.
