I. Ürün Tanıtımı
NBS duman yoğunluğu test odasının test yöntemi, Amerika Birleşik Devletleri'ndeki Ulusal Standartlar ve Teknoloji Enstitüsü NIST'den (NBS'nin selefi) türetilmiştir.ve birçok test alanında teşvik edildi ve uygulandı.
Bu test yöntemi, plastik ürünlerin, demiryolu nakliyesindeki metal olmayan malzemelerin, gemilerdeki metal olmayan malzemelerin, tel ve kablo ürünlerinin, vb. duman yoğunluğu seviyesini tespit etmek için kullanılabilir.Bu test yöntemine göre, genel olarak geçerli standartlar ASTM E662, ISO 5659-2 ve ulusal standartlarda NES 711 duman yoğunluğu test yöntemi.
Bu test standardı, inşaat malzemesi duman yoğunluğu testerinin önceki yönteminden daha doğru test sonuçlarına sahiptir.Kutu içindeki duman içeriğindeki ince değişiklikleri yakalayabilecek.Delge gaz tespit tüpü gibi diğer test cihazları seçilirse, havacılık standart duman toksisitesi testleri yapılabilir.ve duman içeriğinin niteliksel ve nicel analizini tamamlamak için FTIR Fourier kızılötesi dönüşüm ekipmanına bağlanabilir.

II. Performans özellikleri

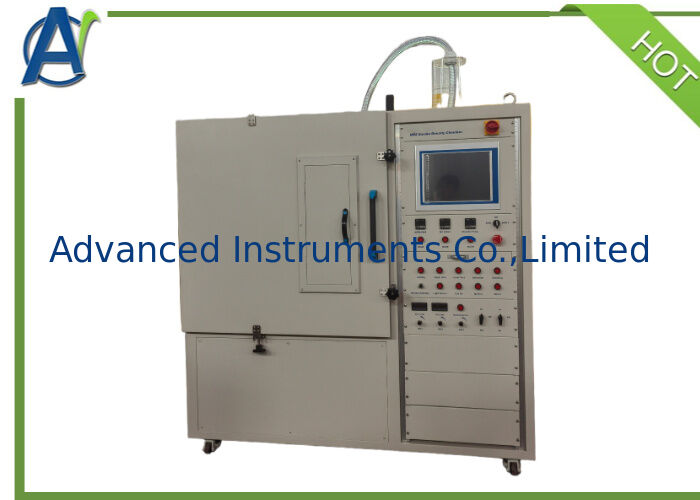

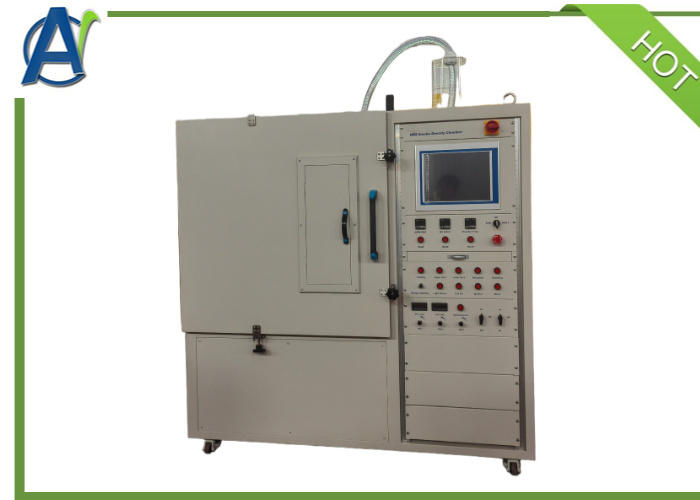

1Duman yoğunluğu test kutusunun iç boyutları 914 mm X 914 mm X 610 mm'dir ve hem iç hem de dış duvarlar PTFE kaplama ile işlenmiştir.Güçlü koroziv gazların erozyonuna dayanır ve kutunun kullanım ömrünü büyük ölçüde uzatır;

2Kutu, kullanıcıların test kutusunun içini temizlemelerini kolaylaştıran tamamen açık bir kapı tasarım şemasını benimser.verimliliği de büyük ölçüde artırabilir;

3. test kutusu bölmesinin dış duvarına yardımcı ısıtma cihazları yükleyin ve farklı standart gereksinimlerine göre kutunun içindeki sıcaklığı ayarlayın;

4. Patlama geçirmez alüminyum folyo cihazı kutu içinde, kazalar durumunda test personelinin kişisel riskini azaltabilir;

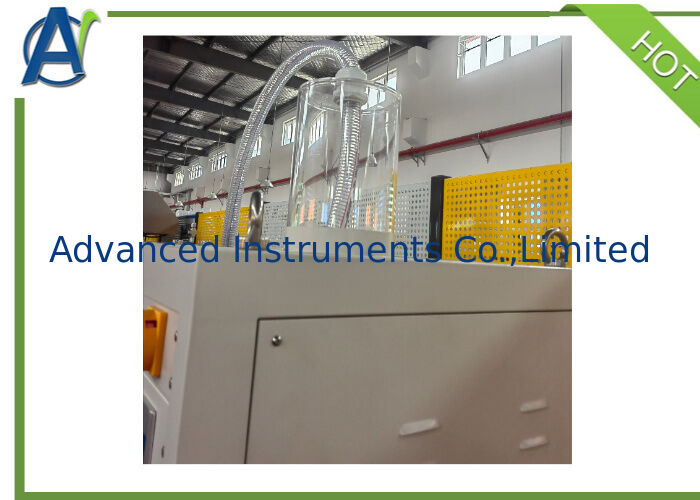

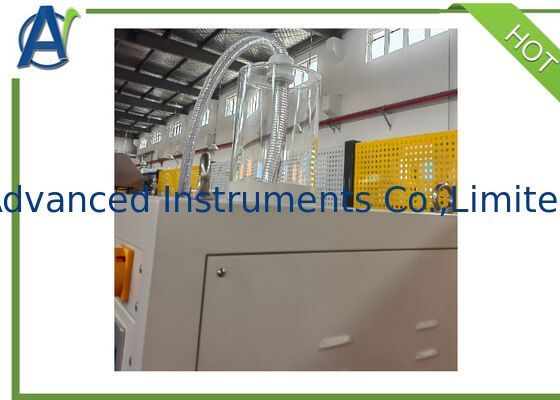

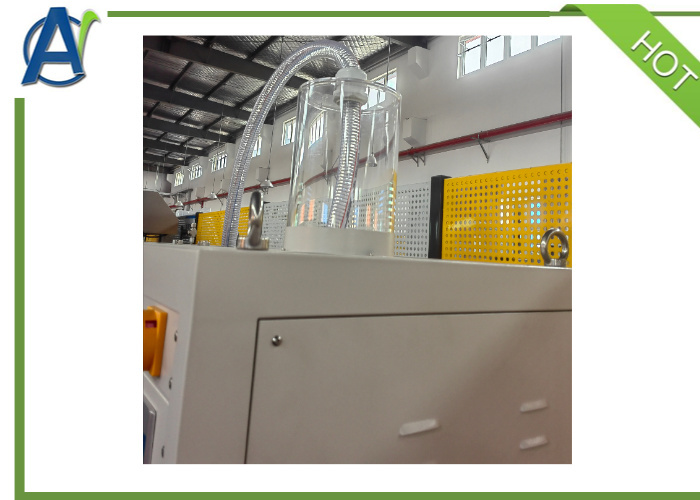

5Kutunun tepesinde basınç rahatlatma portu vardır, bu da basınç düzenleyici kapasite şişesine bağlıdır ve kutunun iç basıncını ayarlayabilir.

6Kutunun hem üstü hem alt kısmı duman içe almak ve dışarı atmak için otomatik hareketli silindirlerle donatılmıştır.

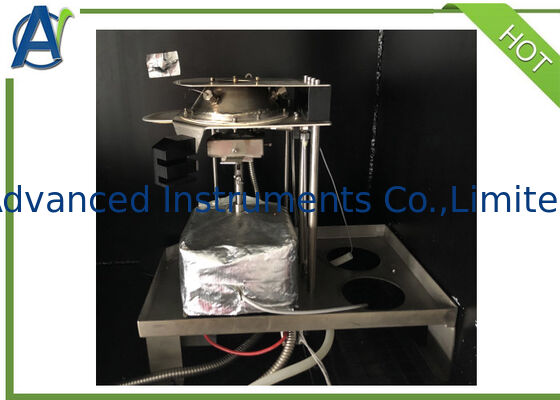

7ASTM E662 radyasyon fırını cihazı ile donatılmış, 25KW/M2 ısı radyasyon çıkışı sağlayabilir;

8ASTM E662 standardı altı başlı bir yakıcı ile donatılmış, alev yanma testi için bir radyasyon fırını ile birlikte kullanılabilir.

9. test sırasında geri soğutma yöntemi kullanarak yüzey sıcaklığını ayarlayabilir hava soğutulmuş bakır plaka calorimeter sağlamak;

10ISO 5659-2/GB/T8323 radyasyon koni cihazı ile donatılmış, 50KW/M2 ısı radyasyon çıkışı sağlayabilir;

11ISO 5659-2/GB/T8323 standardı açık alevli yakıcılar sağlamak, bunlar bir radyasyon koni ile alev yanma testi için kullanılabilir;

12. SB su soğutmalı ısı akış ölçüm cihazı, standart ölçüm sertifikası ile birlikte;

13Dış soğutma suyu kaynağına gerek kalmadan, kullanıcıların kullanımı için uygun hale getiren, kendi kendine dolaşan soğutma suyu kaynağı ile donatılabilir;

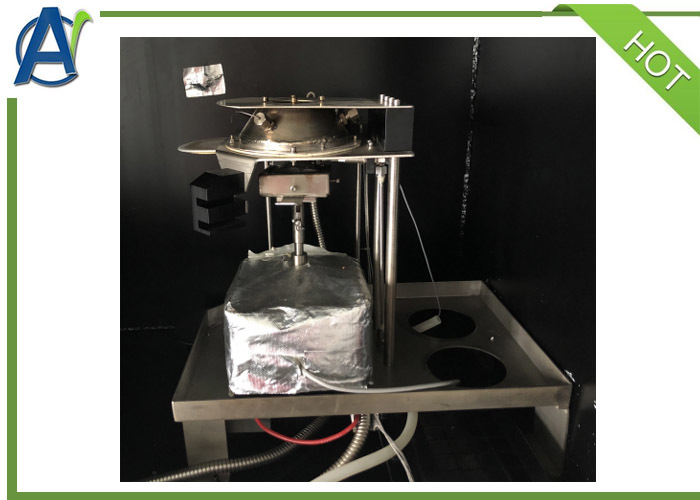

14. MOD duman yoğunluğu testini ve malzeme termogravimetrik testini gerçekleştirebilecek bir tartma cihazı ile donatılmıştır;

15Sensörün 0-2000g aralığı ve 0.1g doğruluğu vardır.

16. NES 711 açık alevli yakıcı ve karıştırma fanı ile donatılmış ((Isteğe bağlı);

17Radyasyon fırını ile radyasyon koni arasındaki geçiş, hava bağlantıları ile bağlanır.ve kullanıcıların sadece farklı standart test cihazları arasındaki değişimi tamamlamak için fişi bağlamaları ve çıkarmaları gerekir.;

18. Bir optik kaset kutunun üstüne monte edilmiştir ve ışık kaynağı S-4 frekans yanıtına sahip bir yan pencere tipi fotomultiplier tüpüdür. İletişim doğruluğu 0.0001% 'e ulaşabilir;

19Duman yoğunluğundaki değişikliklere göre üç seviyeye otomatik olarak geçebilir: Açık, Filtre ve Karanlık;

20Kaseteye ND2 nötr genişleme filtresi yerleştirmek, yalnızca kullanıcının kendi kendini kalibre etmesini kolaylaştırmakla kalmaz, aynı zamanda test sırasında otomatik olarak vitesleri de değiştirir.

21Kutunun alt kısmı, eşit ışık noktası çıkışı sağlayabilen bir yanıp sönen ışık kaynağıdır.

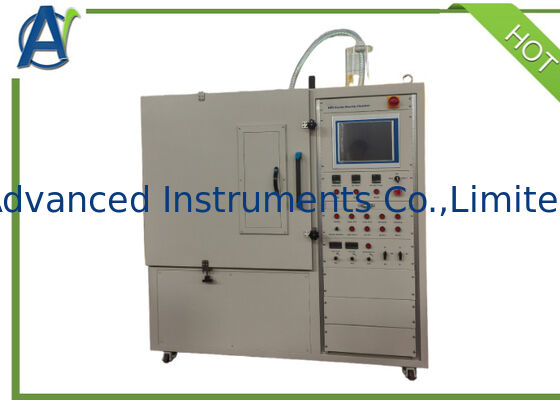

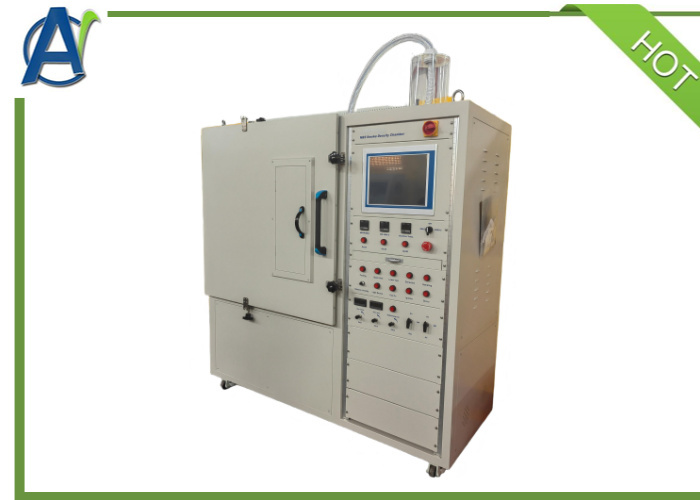

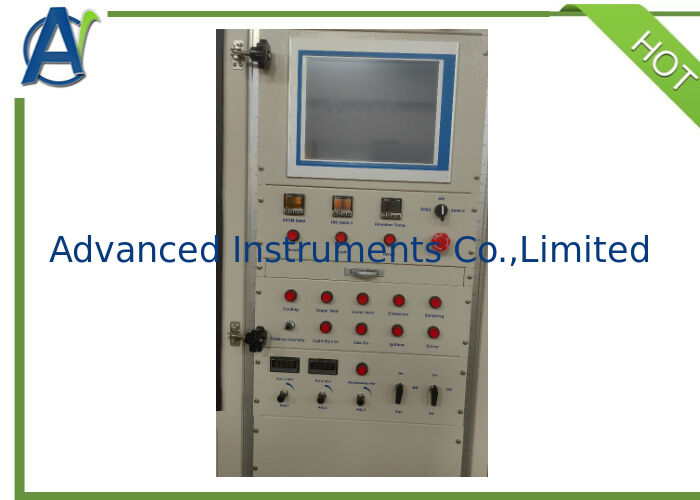

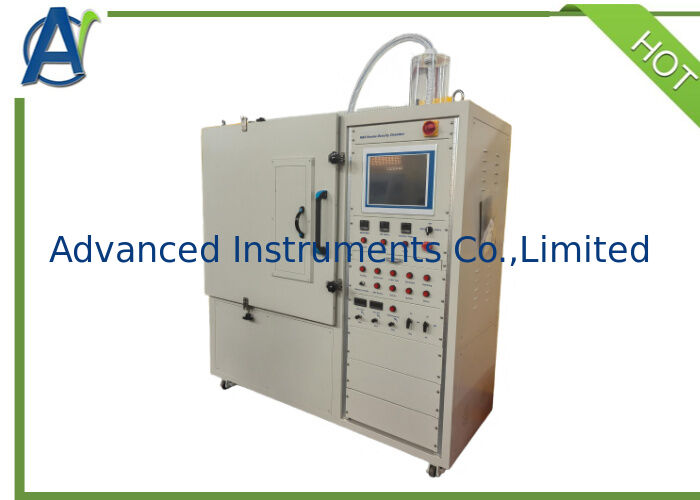

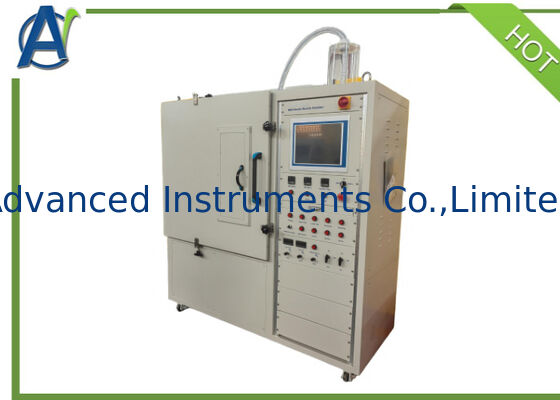

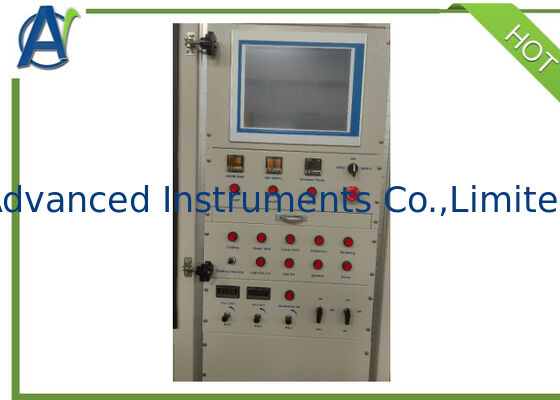

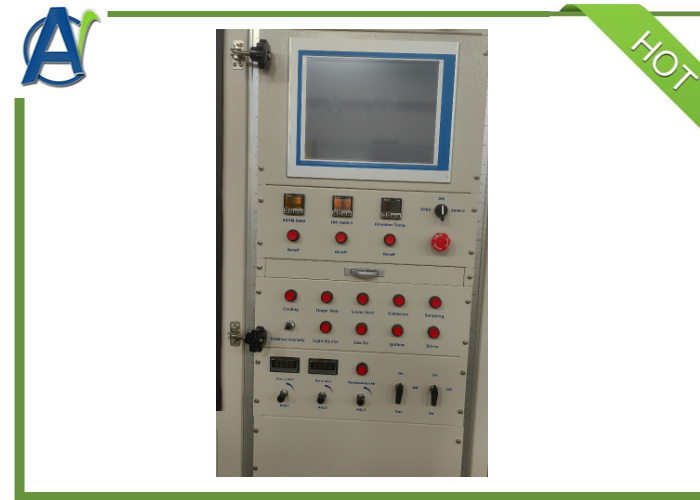

22. Duman yoğunluğu test kutusu, dokunmatik ekranlı bir bilgisayarla donatılmış entegre bir sistem olarak tasarlanmıştır. Kullanıcılar, bilgisayar aracılığıyla tüm süreci ayarlamak ve kontrol etmek için test yazılımı kullanabilirler.

III.Kuralım Gereksinimleri

ISO 5659-2 vs ASTM E662

Her iki standart da NBS tek kapalı duman odasını kullanır ve spesifik optik yoğunluğu (Ds) ölçer.

Ancak numune montajı, ısıtıcı türü, ısı akışı ve uygulama alanı farklılık gösterir.

Test sonuçları iki standart arasında doğrudan değiştirilemez.

Anahtar Notlar

1Aynı oda, aynı fotometrik ölçüm prensibi, ama farklı ısı dağıtım ve numune

Bir malzeme genellikle farklı Ds değerleri verir.

ISO 5659-2 ve ASTM E662 arasında karşılaştırma yapmayın.

2.ISO 5659-2 daha yüksek ısı akışını (50 kW/m2), daha şiddetli yangına maruz kalmayı simüle eder.

3.ASTM E662 tarihi orijinal NBS duman odası yöntemidir; ISO 5659-2 odayı uyarladı ancak

Isıtma ve örnekleme ayarlarını yeniden tasarladık.

Tipik kullanım

• ISO 5659-2: EN 45545 (demiryolu), IMO deniz malzemeleri, AB plastik yangın gereksinimleri
• ASTM E662: ABD bina kodları, uçak iç mekanları, NFPA gereksinimleri
