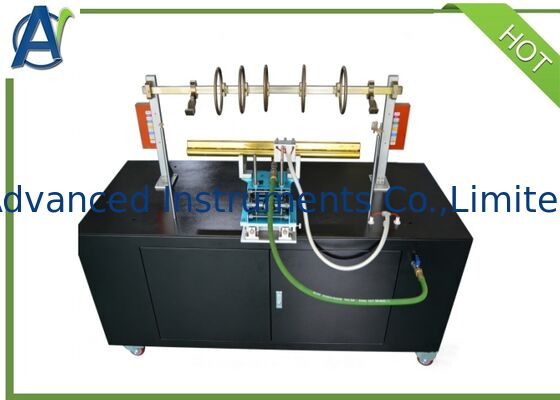

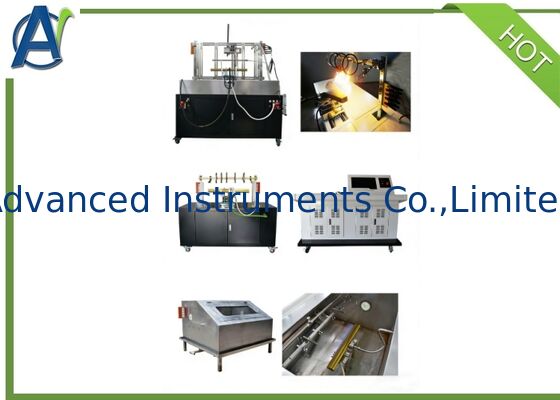

IEC60331/EN50200 Kablo ve teller için Yangına Direnci,Mekanik Şok ve Su püskürtmesi Deneme Aracı

IEC60331/EN50200 Fire Resistance,Mechanical Shock and Water Spray Testing Instrument for Cabled and Wires
IEC60331/EN50200 Fire Resistance,Mechanical Shock and Water Spray Testing Instrument for Cabled and Wires IEC60331/EN50200 Fire Resistance,Mechanical Shock and Water Spray Testing Instrument for Cabled and Wires IEC60331/EN50200 Fire Resistance,Mechanical Shock and Water Spray Testing Instrument for Cabled and Wires IEC60331/EN50200 Fire Resistance,Mechanical Shock and Water Spray Testing Instrument for Cabled and Wires IEC60331/EN50200 Fire Resistance,Mechanical Shock and Water Spray Testing Instrument for Cabled and Wires IEC60331/EN50200 Fire Resistance,Mechanical Shock and Water Spray Testing Instrument for Cabled and Wires IEC60331/EN50200 Fire Resistance,Mechanical Shock and Water Spray Testing Instrument for Cabled and Wires IEC60331/EN50200 Fire Resistance,Mechanical Shock and Water Spray Testing Instrument for Cabled and Wires IEC60331/EN50200 Fire Resistance,Mechanical Shock and Water Spray Testing Instrument for Cabled and Wires IEC60331/EN50200 Fire Resistance,Mechanical Shock and Water Spray Testing Instrument for Cabled and Wires IEC60331/EN50200 Fire Resistance,Mechanical Shock and Water Spray Testing Instrument for Cabled and Wires IEC60331/EN50200 Fire Resistance,Mechanical Shock and Water Spray Testing Instrument for Cabled and Wires
Temel bilgi
Menşe yeri: Çin
Marka adı: Advanced Instruments
Sertifika: BS 6387;IEC 60331;BS 8491;EN 50200
Model numarası: AIC-52019BS
Min sipariş miktarı: 1 takım
Fiyat: $3000~$5000
Ambalaj bilgileri: Kontrplak Kasa
Teslim süresi: 90 gün
Ödeme koşulları: L/C,T/T,D/P
Yetenek temini: 10 takım/ay
En iyi fiyat Şimdi başvurun
Servis Sonrası: 12 Saat 12 Ay İçinde Yanıt Garanti: 1tam Yıl
Taşıma Paketi: Kontrplak durumda test standardı: BS 6387;IEC 60331;BS 8491;EN 50200
gaz: Propan, Kuru Basınçlı Hava Başvuru: Kablo ve Tel Testi
Renk: Gri Operasyon: Otomatik
Güç kaynağı: AC380V,50/60Hz,30A Şartname: 1500mm×700mm×1200mm(Test Braketi boyutu)
İşlev: Kablo Yangına Dayanım, Şok ve Su Püskürtme Test Cihazı Alev sıcaklığını test edin: 950±40°C
Test Gerilimi: 100~1000V
Vurgulamak:

IEC 60331; EN 50200

,

BS 6387; BS 8491

,

Mekanik titreşim ve yangın direnci

Genel Giriş
1.1 Ürün Tanımı

Tam standart yangın test makinesi kapsamlı GB, lEC ve BS standartları. yanma test makinesinin yapısı ve performansı yangın özellikleri testini içerir,Su ve yangına dayanıklılık testi ve mekanik titreşim ve yangına dayanıklılık testiBu enstrüman, akım, voltaj, gaz akışının test sürecini kontrol etmek ve izlemek için bilgisayar yazılımını benimser, eğrinin test sonuçları yazdırılabilir.0'dan fazla olmayan nominal voltajlı mineral yalıtımlı kablolar için uygundur..6 ~ 1Kv ve alev koşullarında devreyi uzun süre sağlam tutabilir. In the national standard fire-resistant based on the addition of the British fire-resistant cable standard BS6387"in the case of fire to keep the circuit intact cable performance requirements specification".

1.2 İlgili standartlar

  • BS 6387-2013
  • IEC 60331-(1,2,11,21,2325):2018
  • BS 8491-2008
  • EN 50200-2006

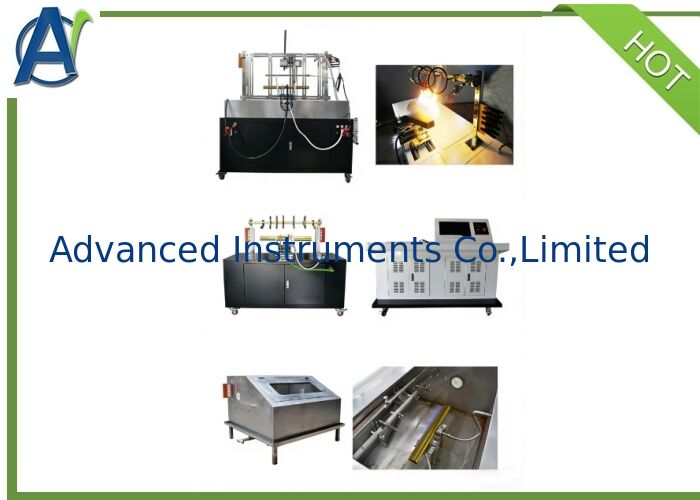

IEC60331/EN50200 Kablo ve teller için Yangına Direnci,Mekanik Şok ve Su püskürtmesi Deneme Aracı 0

Teknik parametreler

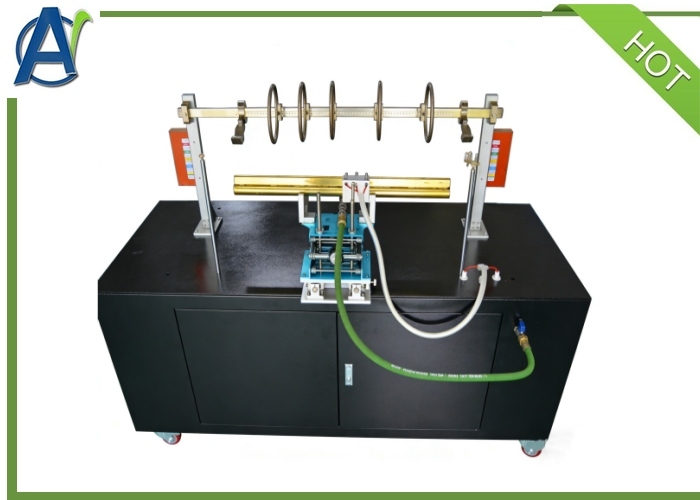

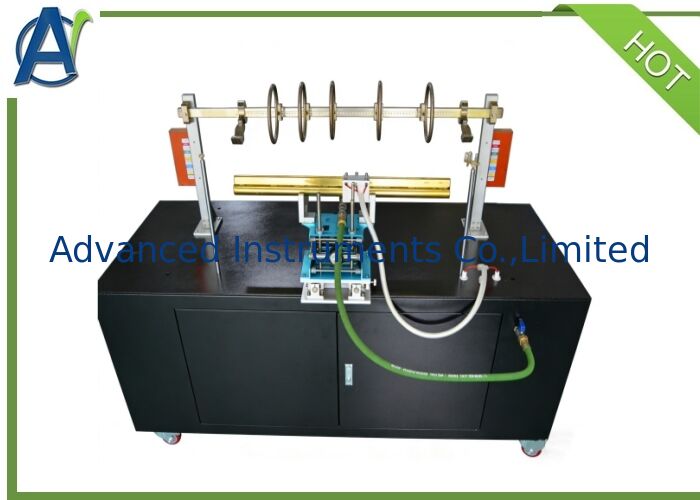

1. BS Yangına Direnme Testi

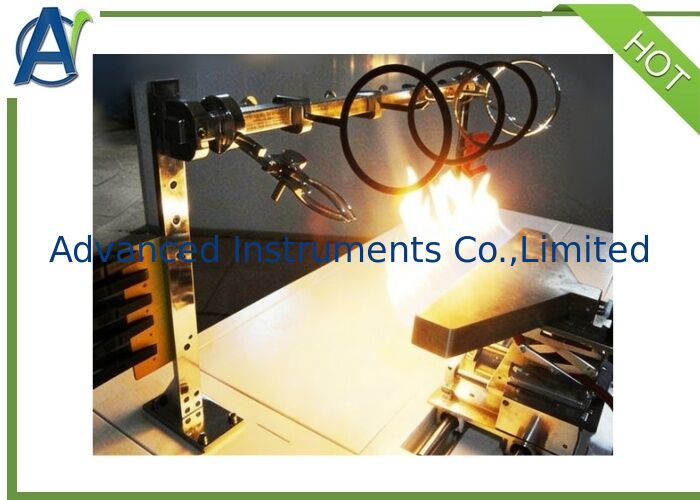

1.1 Kablo Destek Sistemi
Kablo, kablo kabuğunun bir ucuna bir sıkıştırma ile yatay olarak sıkıştırılır. Kablonun orta kısmı iki metal halka ile sabitlenir ((300 mm aralarında),cihazın diğer metal parçalarına bağlananTest sırasında önemli ölçüde kaymış diğer kablolar için 10 mm'den daha küçük çaplı zırhlı kablolar için üç ek metal halka gereklidir.Her biri orijinal halkalardan yaklaşık 150 mm uzaklıkta sabitlenmiştir..
1.2 Sürekli algılama cihazı
Test sırasında, akımın kablonun tüm çekirdeklerinden geçmesine izin verilir.Test voltajında 2A maksimum izin verilen sızıntı akımını sürdürmek için yeterli kapasiteye sahip üç fazlı yıldız bağlantılı bir transformatörKablonun diğer ucundaki her çekirdek teline bir yük bağlanır ve kablonun nominal voltajında 0.25A'ya yakın bir akım yüklenir.
1.3 BS standart ısı kaynağı: AGF-1857B'ye uygun, nozel uzunluğu610mm yakıcı
1.4 GB standart ısı kaynağı: AGF-1857B ile uyumlu olarak, 500 mm yanıcılar için nozel uzunluğu
1.5 Sıcaklık ölçümü: 1,5 mm çapında zırhlı termometre, hava girişinin yakınında, yananın 75 mm üzerinde, yananla paralel olarak yerleştirilir.1.6 Deneme alev sıcaklığı: 950 + 40 °C
1.7 Örnek: Örnek, bitmiş ürünün en az 1200 mm'lik bir kesimidir ve her ucundan 100 mm'lik bir kabuk ve kaplama çıkarılmıştır.Kablonun her iki ucundaki kablolar elektrik bağlantısına uygun olarak bağlanmalıdır..
1.8 Test voltajı: 100~1000V ayarlanabilir
1.8 Sınav akımı: 100~260mA ayarlanabilir

2Mekanik titreşim direnci ve yangın direnci testi

2.1 BS Yangına dayanıklı darbe koltuğu:
Duvar, ısıya dayanıklı ve alevden koruyucu malzemelerden oluşur ve iki yatay çelik kirişe sabitlenir.Bu tahta yaklaşık 900 mm uzunluğundadır., 300 mm genişliğinde ve 9 mm kalınlığında ve duvarın toplam ağırlığı (yani destek çerçeve ile tahta) 10 + 0,5 kg'dır.Eğer dosyalama malzemesi gerekiyorsa, çelik kirişin içine yerleştirilmelidir. Üst çelik kiriş, üst yüzeyinin plakanın üst kenarıyla aynı şekilde olması için plaka üzerine sabitlenmelidir.Her çelik kiriş ve plaka dış kenarında yatay bir delik vardırDört kauçuk kabukla çerçeveye bağlı olan duvarlar,yaklaşık 32 mm çapında ve 20 mm kalınlığında.2.2 GB Yangına dayanıklı darbe koltuğu:
2.2.1EC60331-1
Kablo dış çapı 20 mm'den fazla numune, darbe testi merdiven çerçevesi çelik çerçeveden oluşur.Merdiven çerçevesinin iki ortasındaki dikey çelik bileşenlerin sol ve sağ tarafına ayarlanabilmesi, 1200 + 100mm'lik test merdiven çerçevesinin uzunluğu, 600 + 50mm'lik yüksekliği, 24 + 1kg'lık test merdiven çerçevesinin toplam kütlesi (18 + 1kg için ulusal standart).
2.3 Isı kaynağı: AGF-1857B'ye uygun yakıcılar, nozel uzunluğu 500 mm.
2.4 Sıcaklık ölçümü: 1,5 mm çapında zırhlı bir termometre, termometreyi duvardan geçir ve termometrenin bir ucunu duvara 8 mm-10 mm uzakta tut.Sıcaklık aşağıdaki prosedürle ölçülür:: Bir ucunda çapı 3 mm + 5%, uzunluğu 300 mm olan karbon çelik çubuğu, üzerine bir termometre bağlayın, böylece çubuğun sıcaklığını ölçebilir. Çubuğu tutun ve alevlere yakınlaştırın,Şöhretten 40-50 mm uzakta tut.Alev sıcaklığı 950 °C'ye ulaştığında, çelik çubuğunun sıcaklığı 10 ila 20 dakika içinde 400 °C'ye, alev sıcaklığı 650 °C'ye ulaştığında çelik çubuğunun sıcaklığı 20 ila 40 dakika içinde 400 °C'ye ulaşır.
2.5 Sınav alev sıcaklığı: 950 + 40 °C.
2.6 titreşim cihazı: düşük karbonlu çelik çubuğundan oluşur (diametri 25 mm + 5%, uzunluğu 600 mm + 5%). Çubuğun boylam kesimi duvara paralel ve duvarın üst kısmının 200 mm üzerinde.Bir eksen onu iki parçaya ayırır., 200mm ve 400mm, daha uzun kısmı duvara dönük. 60 * C'de paralel bir konumdan duvarın ortasına 30 + 2 saniye uzaklıkta düşer.2.6 Test voltajı: 100~1000V ayarlanabilir.
2.7 Sınav akımı: 100~260mA ayarlanabilir

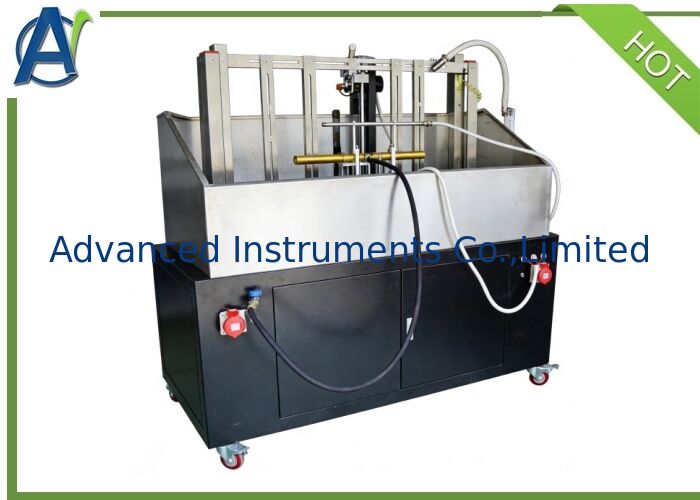

3.BS Suya ve yangına dayanıklılık testi

3.1 Isı kaynağı: AGF-1857B uyarınca, 500 mm'lik bir nozel uzunluğuna sahip bir yakıcı.3.2 Sıcaklık ölçümü: Kablo yüzeyinin altına 1,5 mm çapında zırhlı bir termometre yerleştirin3.3 Sınav alev sıcaklığı: 650°C +40C
3.4 Su püskürtmesi: testi bir stand üzerine monte edilmiş bir duş nozu, yakıcının ortasında, basınç 250kPa'dan 350kPa'ya kadar, numunelerin etrafına 0,25L/m'den 0,30L/m'ye kadar su püskürtmek.Bu hız ölçümü bir toplama tepsisi gerektirir, bu tepsinin uzun ekseninin kablo eksenine paralel olması ve merkeze yerleştirilmesi için yeterli derinliğe sahip olması gerekir.
3.5 Örnek: Örnek, bitmiş ürünlerden 1500 mm'den büyüktür ve ortam sıcaklığında bükme testi yapılmıştır, her ucundan 100 mm'lik kabukları ve kaplama katmanlarını çıkarın.Kablonun ucundaki kurşun teller, elektrik bağlantılarına ve üreticilerin önerilerine uygun olarak düzgün bir şekilde ele alınmalıdır..6 Test voltajı: 100 ~ 1000V ayarlanabilir
3.7 Sınav akımı: 100~260mA ayarlanabilir
Teknik özellikler
• Yangına dayanıklılık testi destek: 1500mm ((W) x 700mm ((D) x 1200mm ((H)
1500mm ((W) x 800mm ((D) x 1575mm ((H)
• Kontrol odasının boyutu:1580mm ((W) x825mm ((D) x1200mm ((H)
•Su tankı boyutu:1270mmx 1200mmx 900mm
•Sınav odası: (müşteri tarafından sağlanır)
•Hava kaynağı: propan, kuru basınçlı hava (müşteri tarafından sağlanır)
• Güç kaynağı: üç fazlı beş tel AC380V 50/60Hz 30A.

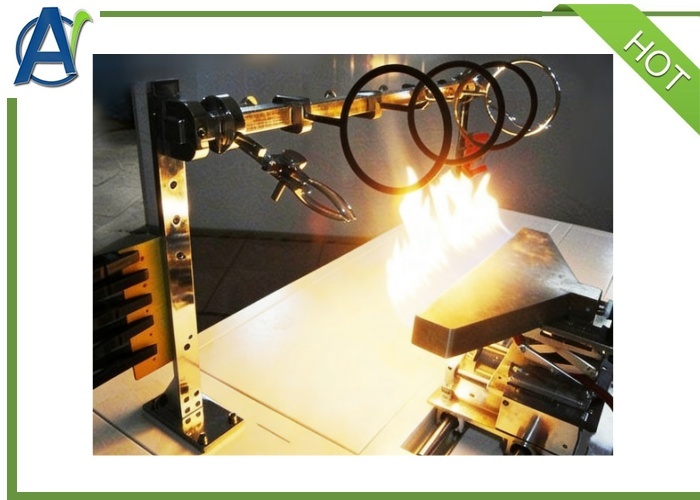

IEC60331/EN50200 Kablo ve teller için Yangına Direnci,Mekanik Şok ve Su püskürtmesi Deneme Aracı 1
Sık Sorulan Sorular
  1. Teslimat süresi nedir?
    Yaklaşık 90 gün.
  2. Ödeme şartlarınız nedir?
    %30'u T/T ile ödenir,%70'i T/T ile gönderilmeden ödenir.
  3. Garanti şartlarınız nedir?
    Tüm ürünlerin garantisi 1 yildir.Bu süre zarfında,bizden kaynaklanan tüm hatalardan sorumluyuz.Ve ömür boyu teknik destek sağlayabiliriz.
  4. Eğitim sağlayabilir misiniz?
    Fabrikamızda eğitim ve çevrimiçi eğitimleri ücretsiz olarak sağlayabiliriz. Yerel kurulum ve eğitim gerekirse, lütfen bilet, konaklama ve maaş için ücret ödeyin.
