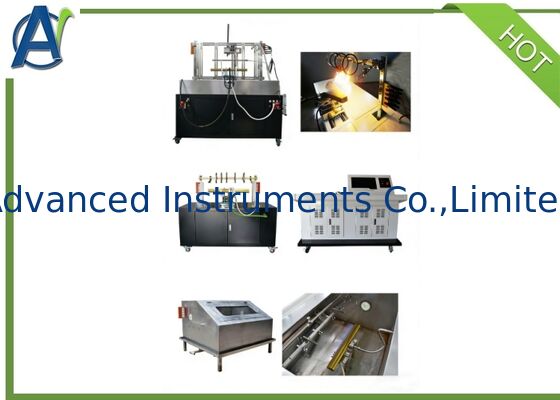

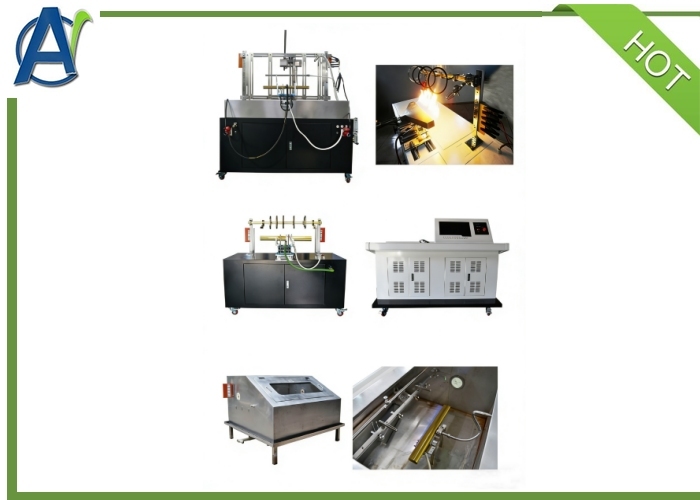

950±40°C Alev Sıcaklığı ve Mekanik Darbe ve Su Püskürtme Testi için Otomatik Çalıştırmalı BS 6387 IEC 60331 Kablo Yangın Direnci Test Cihazı

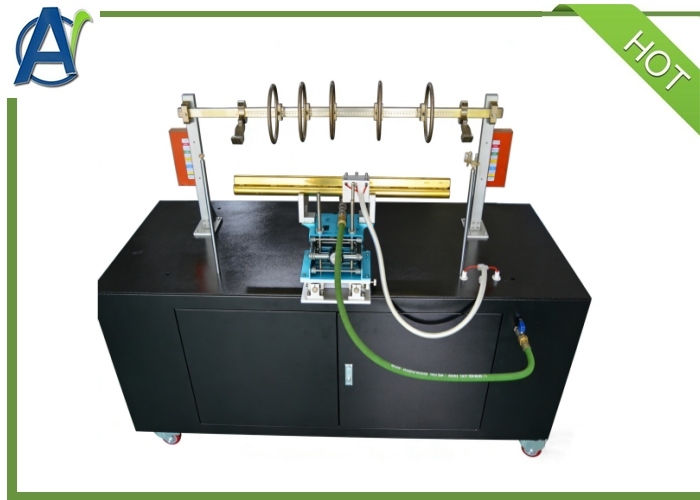

BS 6387 IEC 60331Cable Circuit Integrity Fire Resistance Tester Under Fire Conditions (Full Standard)
BS 6387 IEC 60331Cable Circuit Integrity Fire Resistance Tester Under Fire Conditions (Full Standard) BS 6387 IEC 60331Cable Circuit Integrity Fire Resistance Tester Under Fire Conditions (Full Standard) BS 6387 IEC 60331Cable Circuit Integrity Fire Resistance Tester Under Fire Conditions (Full Standard) BS 6387 IEC 60331Cable Circuit Integrity Fire Resistance Tester Under Fire Conditions (Full Standard) BS 6387 IEC 60331Cable Circuit Integrity Fire Resistance Tester Under Fire Conditions (Full Standard) BS 6387 IEC 60331Cable Circuit Integrity Fire Resistance Tester Under Fire Conditions (Full Standard) BS 6387 IEC 60331Cable Circuit Integrity Fire Resistance Tester Under Fire Conditions (Full Standard) BS 6387 IEC 60331Cable Circuit Integrity Fire Resistance Tester Under Fire Conditions (Full Standard) BS 6387 IEC 60331Cable Circuit Integrity Fire Resistance Tester Under Fire Conditions (Full Standard) BS 6387 IEC 60331Cable Circuit Integrity Fire Resistance Tester Under Fire Conditions (Full Standard) BS 6387 IEC 60331Cable Circuit Integrity Fire Resistance Tester Under Fire Conditions (Full Standard) BS 6387 IEC 60331Cable Circuit Integrity Fire Resistance Tester Under Fire Conditions (Full Standard)
Temel bilgi
Menşe yeri: Çin
Marka adı: Advanced Instruments
Sertifika: BS 6387;IEC 60331;BS 8491;EN 50200
Model numarası: AIC-52019BS
Min sipariş miktarı: 1 takım
Fiyat: $3000~$5000
Ambalaj bilgileri: kontrplak durumda
Teslim süresi: 90 gün
Ödeme koşulları: L/C,T/T,D/P
Yetenek temini: 10 set/ay
En iyi fiyat Şimdi başvurun
After Service: Response in 12 Hours 12 Months Warranty: 1full Year
Transport Package: Plywood Case Test Standard: BS 6387;IEC 60331;BS 8491;EN 50200
Gas: Air and Propane Application: Cable and Wires Testing
Color: Grey Operation: Automatic
Metal covering size: 300mmx450mmx1200mm Power Supply: AC380V,50/60Hz,30A
Blast burner: nominal power 1kw Burning device: automatic high-tension ignition
Specification: 1500mm×700mm×1200mm(Test Bracket size) Function: Cable Fire Resistance,Shock and Water Spray Tester
Test flame temperature: 950±40°C
Vurgulamak:

BS 6387

,

IEC 60331

,

Kablo Ateş Direnci Denetleyici

Genel Giriş
1.1 Ürün Açıklaması

Tam standart yangın test makinesi kapsamlı GB, IEC ve BS standartları. Yanma test makinesinin yapısı ve performansı, yangın özellikleri testi, suya ve yangına dayanıklılık testi ve mekanik titreşim ve yangına dayanıklılık testini içermektedir. Bu cihaz, akım, voltaj, gaz akışının test sürecini kontrol etmek ve izlemek için bilgisayar yazılımını benimser; eğrinin test sonuçları yazdırılabilir. Anma gerilimi 0,6~1Kv'yi aşmayan mineral yalıtımlı kablolar için uygundur ve alev koşullarında devreyi uzun süre sağlam tutabilir. Ulusal yangına dayanıklılık standardında, İngiliz yangına dayanıklı kablo standardı BS6387'nin eklenmesine dayalı olarak "yangın durumunda devreyi sağlam tutmak için kablo performans gereksinimleri spesifikasyonu" yer almaktadır.

1.2 İlgili standartlar

  • BS6387-2013
  • IEC 60331-(1,2,11,21,23,25):2018
  • BS 8491-2008
  • EN 50200-2006

950±40°C Alev Sıcaklığı ve Mekanik Darbe ve Su Püskürtme Testi için Otomatik Çalıştırmalı BS 6387 IEC 60331 Kablo Yangın Direnci Test Cihazı 0

Teknik parametreler

1. BS Yangına Dayanım Testi

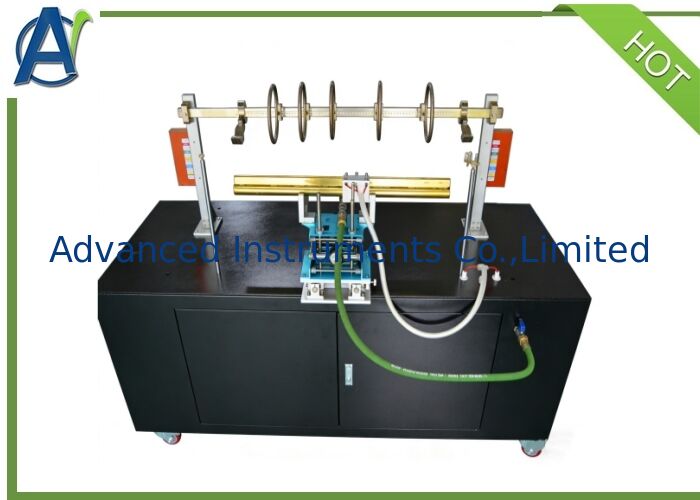

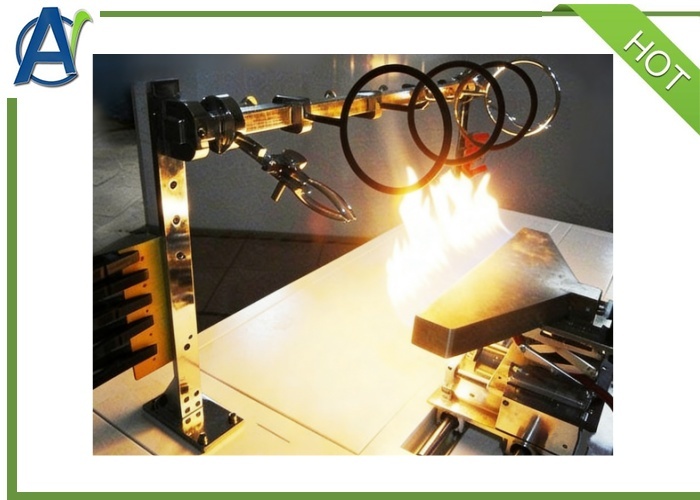

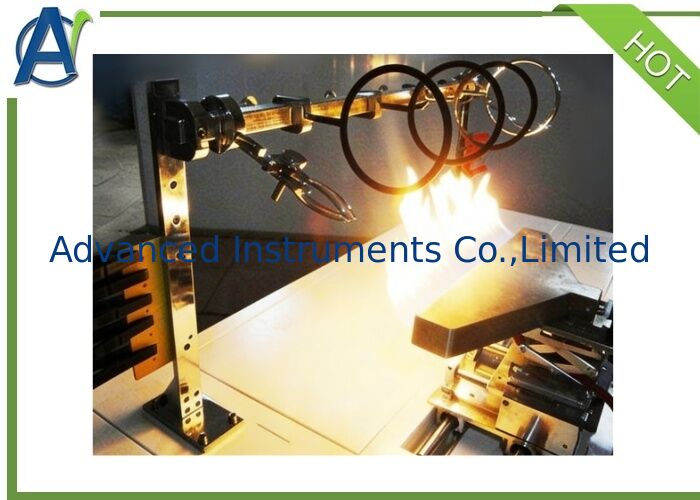

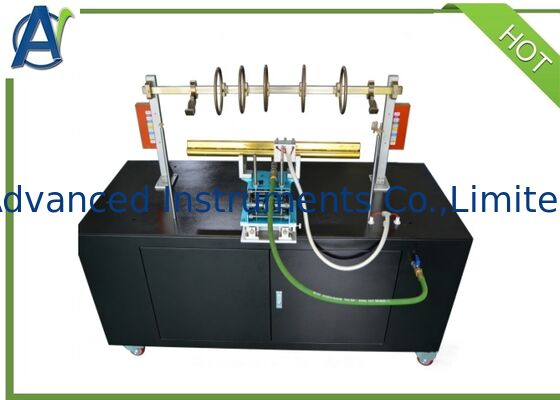

1.1 Kablo Destek Sistemi
Kablo, bir kelepçe aracılığıyla kablo kılıfının bir ucuna yatay olarak kelepçelenir. Kablonun orta kısmı, cihazın diğer metal parçalarına topraklanmış iki metal halka (300 mm aralıklı) ile sabitlenmiştir. Çapı 10 mm'den az olan zırhsız kablolar için veya test sırasında önemli ölçüde yer değiştiren diğer kablolar için, her biri orijinal halkadan yaklaşık 150 mm uzaklıkta sabitlenmiş üç ilave metal halka gereklidir.
1.2 Sürekli Tespit Cihazı
Test sırasında, test voltajında ​​​​izin verilen maksimum 2A kaçak akımını korumak için yeterli kapasiteye sahip üç fazlı yıldız bağlantılı bir transformatör olan kablonun tüm çekirdeklerinden akımın geçmesine izin verilir. Kablonun diğer ucundaki her bir damar teline bir yük bağlanır ve kablonun nominal geriliminde 0,25A'e yakın bir akım yüklenir.
1.3 BS standart ısı kaynağı: AGF-1857B ile uyumlu, meme uzunluğu610mm brülör
1,4 GB standart ısı kaynağı: AGF-1857B ile uyumlu, 500 mm brülör ağız uzunluğu
1.5 Sıcaklık ölçümü: Hava girişinin yakınına, brülörün 75 mm yukarısına, brülöre paralel olarak yerleştirilen 1,5 mm çapında zırhlı termometre.1.6 Test alevi sıcaklığı: 950 + 40 °C
1.7 Numune: Numune, bitmiş ürünün 1200 mm'den az olmayan, her iki ucunda 100 mm kılıf ve kaplama çıkarılmış bir kesitidir. Kablonun her iki ucundaki teller elektrik bağlantısına uygun olarak bağlanacaktır.
1.8 Test voltajı: 100~1000V ayarlanabilir
1.8 Test Akımı: 100~260mA ayarlanabilir

2.Mekanik Titreşim Dayanımı ve Yangına Dayanım Testi

2.1 BS Yangına Dayanıklı Darbe Braketi:
Duvar, ısıya dayanıklı ve alev geciktirici malzemelerden oluşmakta olup, biri levhanın üst kısmında, diğeri levhanın altında olmak üzere iki yatay çelik kiriş üzerine sabitlenmiştir. Bu panel yaklaşık 900 mm uzunluğunda, 300 mm genişliğinde ve 9 mm kalınlığındadır ve duvarın toplam ağırlığı (yani destek çerçeveli panel) 10 + 0,5 kg'dır. Her bir çelik kiriş, yaklaşık 1 m ve 25 mm uzunluğunda kare çelik bir borudur. Dolgu malzemesi gerekiyorsa çelik kirişin içine yerleştirilmesi gerekir. Üst çelik kiriş, üst yüzeyi plakanın üst kenarı ile aynı hizada olacak şekilde plakaya sabitlenmelidir. Her çelik kiriş ve plakanın dış kenarında yatay bir delik vardır ve kesin konumu, destek yastığının ve destek çerçevesinin özel gereksinimlerine göre belirlenir. Duvar, yaklaşık 32 mm çapında ve 20 mm kalınlığında dört kauçuk burçla çerçeveye bağlanmıştır. 2,2 GB Yangına Dayanıklı Darbe Braketi:
2.2.1EC60331-1
Numune dış çapı 20 mm'den fazla kablo, darbe testi merdiveni çerçevesi çelik bir çerçeveden oluşur, dikey çelik bileşenlerin ortasındaki iki merdiven çerçevesi sola ve sağa ayarlanabilir, test merdiveni çerçeve uzunluğu 1200 + 100 mm, yüksekliği 600 + 50 mm, test merdiveni çerçevesinin toplam kütlesi 24 + 1 kg (18 + 1 kg için ulusal standart).
2.3 Isı kaynağı: AGF-1857B'ye uygun brülörler, meme uzunluğu 500 mm
2.4 Sıcaklık ölçümü: 1,5 mm çapında zırhlı bir termometre, termometreyi duvardan geçirin ve termometrenin bir ucunu duvardan 8 mm-10 mm uzakta tutun. Sıcaklık aşağıdaki prosedürle ölçülür: Çapı 3 mm + %5, uzunluğu 300 mm olan düşük karbonlu çelik çubuğun bir ucuna, çubuğun sıcaklığını ölçebilmesi için üzerine bir termometre bağlayın. Çubuğu tutun ve aleve yaklaştırın, şöhretten 40 mm ila 50 mm uzakta tutun. Alev sıcaklığı 950 °C'ye ulaştığında, çelik çubuğun sıcaklığı 10 saniyede 400'°C'ye ulaşır. Alev sıcaklığı 650 °C'ye ulaştığında, çelik çubuk sıcaklığı 20 ila 40 saniye içinde 400 °C'ye ulaşır.
2.5 Test alev sıcaklığı: 950 + 40 OC.

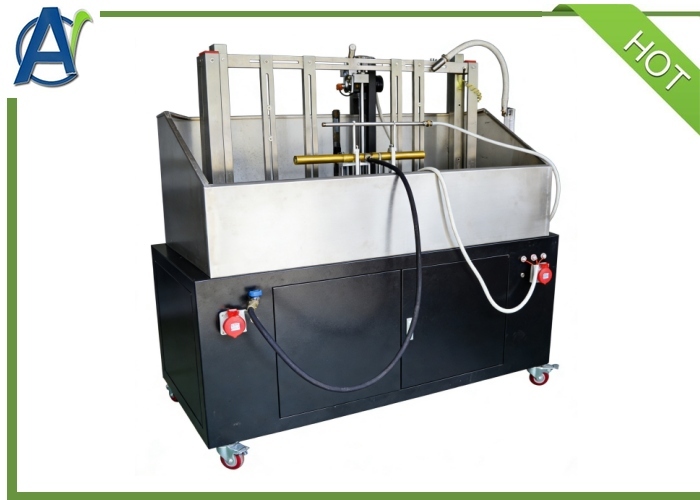

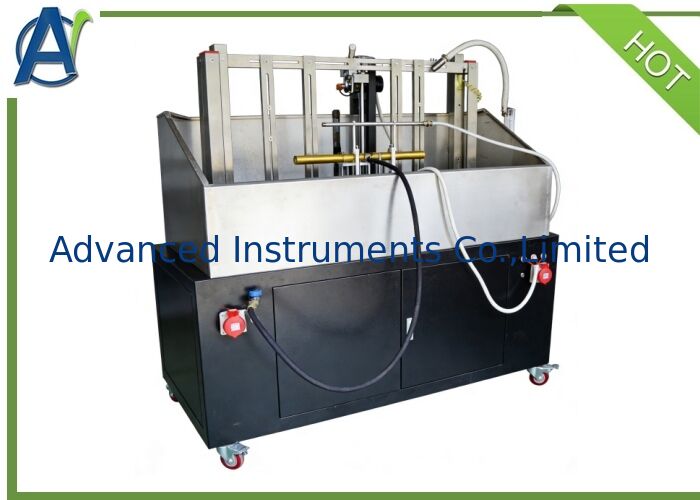

2.6 Titreşim cihazı: düşük karbonlu çelik çubuktan oluşur (çap 25 mm + %5, uzunluk 600 mm + %5). Çubuğun uzunlamasına kesiti duvara paralel ve duvarın üst kısmından 200 mm yukarıdadır. Bir eksen onu 200 mm ve 400 mm olmak üzere iki parçaya böler ve uzun kısmı duvara bakar. 60*C'de paralel pozisyondan 30 + 2 saniyelik bir mesafede duvarın ortasına düşme.2.6 Test voltajı: 100~1000V ayarlanabilir.
2.7 Test Akımı: 100~260mA ayarlanabilir

3.BS Su ve Yangına Dayanım Testi

3.1 Isı kaynağı: AGF-1857B ile uyumlu, 500 mm nozul uzunluğuna sahip bir brülör.3.2 Sıcaklık ölçümü: Kablo yüzeyinin altına 1,5 mm çapında zırhlı bir termometre yerleştirin3.3 Test alev sıcaklığı: 650°C +40C
3.4 Su spreyi: brülörün ortasındaki bir test standına monte edilmiş bir duş başlığı, basınç 250kPa ila 350kPa, sprey 0,25L/m' ila 0,30L/m'dir. Numunelerin etrafında su. Bu oran ölçümü bir toplama tepsisi gerektirir, bu tepsinin uzun eksenini kablo eksenine paralel ve ortada olacak şekilde yeterli derinliğe sahip olması gerekir. Bu tepsi yaklaşık 100 mm genişliğinde ve 400 mm uzunluğundadır.
3.5 Numune: Numune, bitmiş ürünlerden 1500 mm'den büyüktür ve ortam sıcaklığında bükme testi yapılmıştır, kılıfları ve her iki uçta 100 mm'lik kaplama katmanlarını çıkarın. Kablonun uçlarındaki kurşun teller, elektrik bağlantılarına ve üreticilerin önerilerine uygun olarak uygun şekilde kullanılmalıdır3.6 Test voltajı: 100 ~1000V ayarlanabilir
3.7 Test Akımı: 100~260mA ayarlanabilir
Teknik özellikler
• Yangına dayanıklılık test braketi: 1500mm(G)x700mm(D)x1200mm(Y)
1500mm(G)x800mm(D)x1575mm(Y)
•Kontrol odası boyutu:1580mm(G)x825mm(D)x1200mm(Y)
•Su deposu boyutu: 1270mmx 1200mmx 900mm
•Test odası: (müşteri tarafından sağlanır)
•Hava kaynağı: propan, kuru basınçlı hava (müşteri tarafından sağlanır)
•Güç kaynağı: üç fazlı beş telli AC380V 50/60Hz 30A.

950±40°C Alev Sıcaklığı ve Mekanik Darbe ve Su Püskürtme Testi için Otomatik Çalıştırmalı BS 6387 IEC 60331 Kablo Yangın Direnci Test Cihazı 1
SSS
  1. Teslimat süresi nedir?
    Yaklaşık 90 gün.
  2. Ödeme koşullarınız nedir?
    % 30'u T/T ile peşin olarak ödenir, % 70'i göndermeden önce T/T tarafından ödenir.
  3. Garanti şartlarınız nedir?
    Tüm ürünlerin garantisi 1 yıldır. Bu süre içerisinde bizden kaynaklanan tüm arızalardan biz sorumluyuz ve ömür boyu teknik destek sağlayabiliyoruz.
  4. Eğitim verebilir misiniz?
    Fabrikamızda eğitim ve çevrimiçi eğitimi ücretsiz olarak sağlayabiliriz. Yerinde kurulum ve eğitim gerekiyorsa, lütfen bilet, konaklama ve kişi başı 280 USD/Gün maaş ödeyin.
